UML图

概述

统一建模语言（Unified Modeling Language，UML）是用来设计软件的可视化建模语言。它的特点是简单、统一、图形化、能表达软件设计中的动态和静态信息。

UML 分为静态结构图和动态结构图：

类图反映的是类结构和类之间关系为目的，用以描述软件系统的结构，是一种静态建模方法。

public class Human{
    private String name;
    private int age

    public void eat(){

    }
}

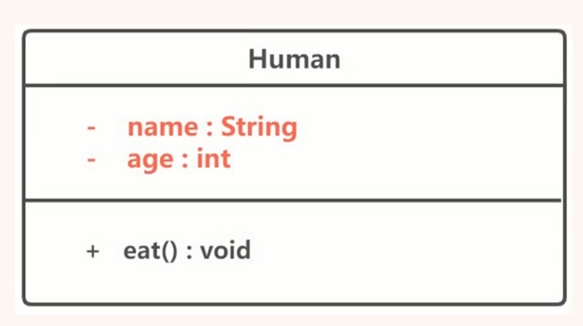

在类的 UML 种，使用长方形描述一个类的主要构成，长方形垂直的分为三层，一次放置类的名称、属性和方法。

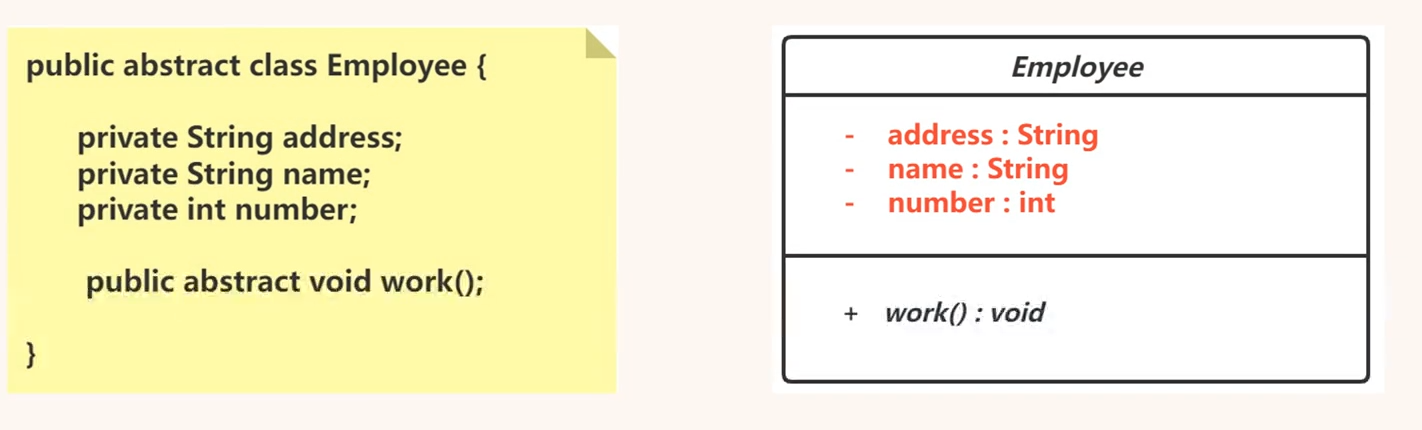

抽象类在 UML 种用同样的矩形框来表示，但是抽象类的类名以及抽象方法的名字都用斜体字表示，如下图所示：

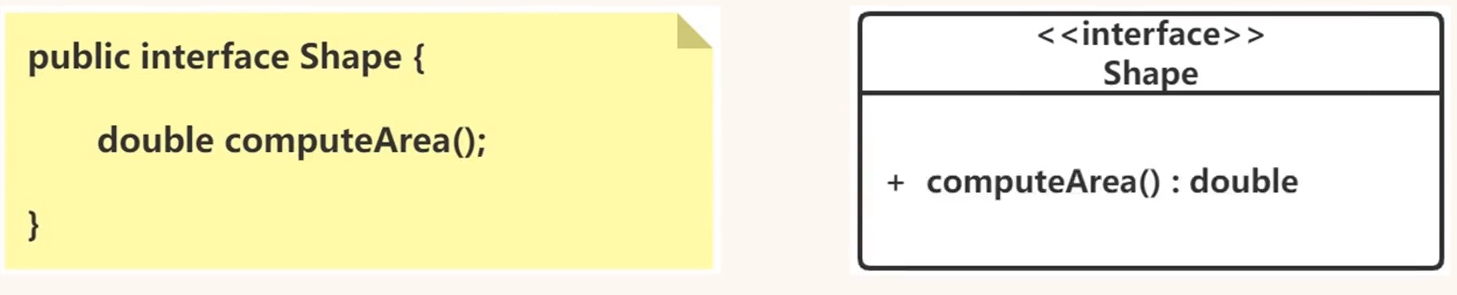

接口在类图中也是用矩形表示的，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <<interface>> 表示，下面是接口的名字，第二层是方法。

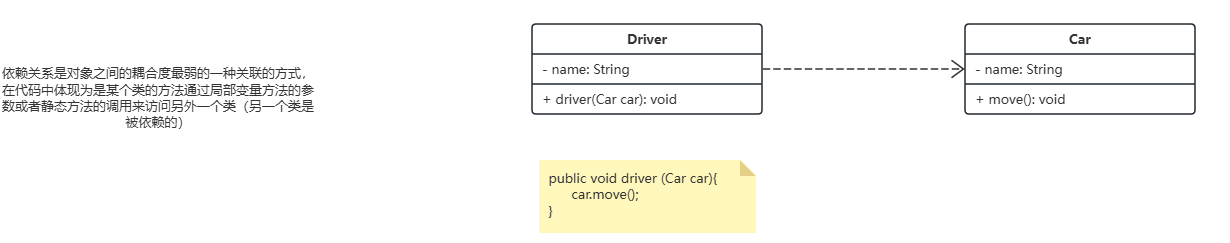

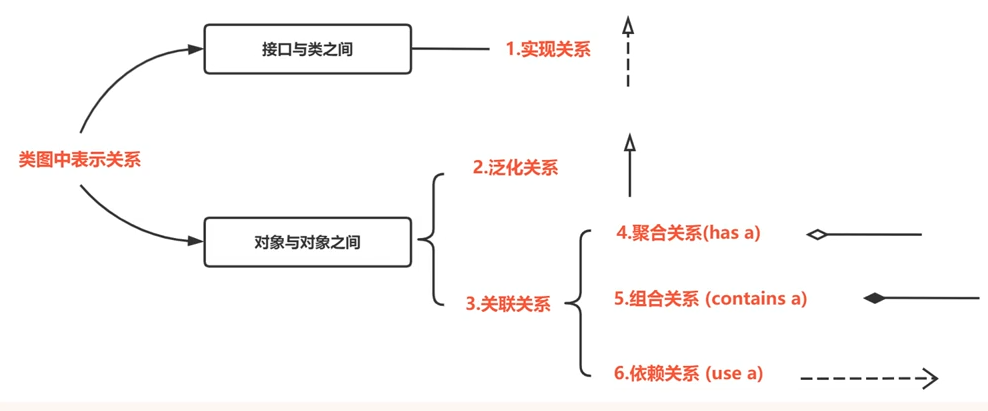

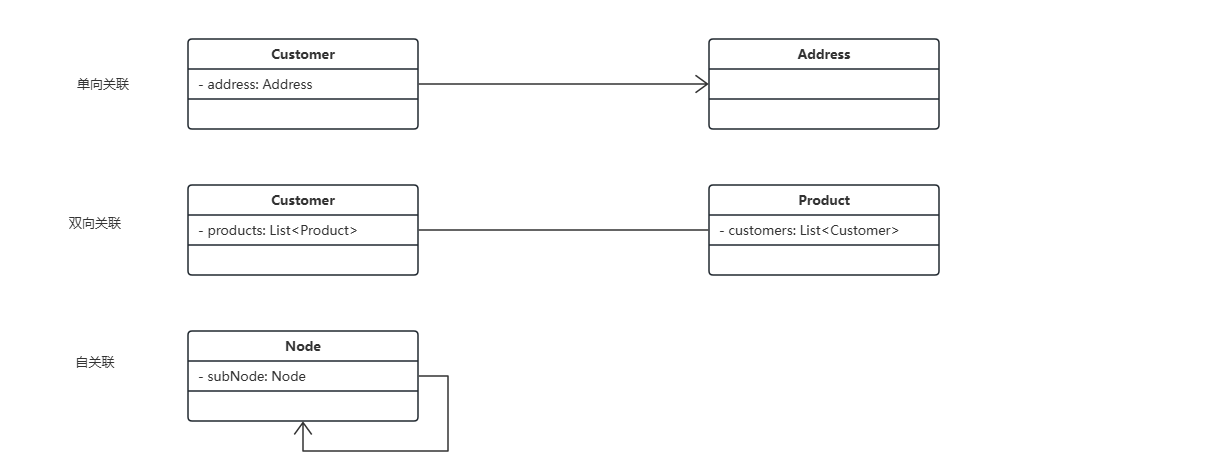

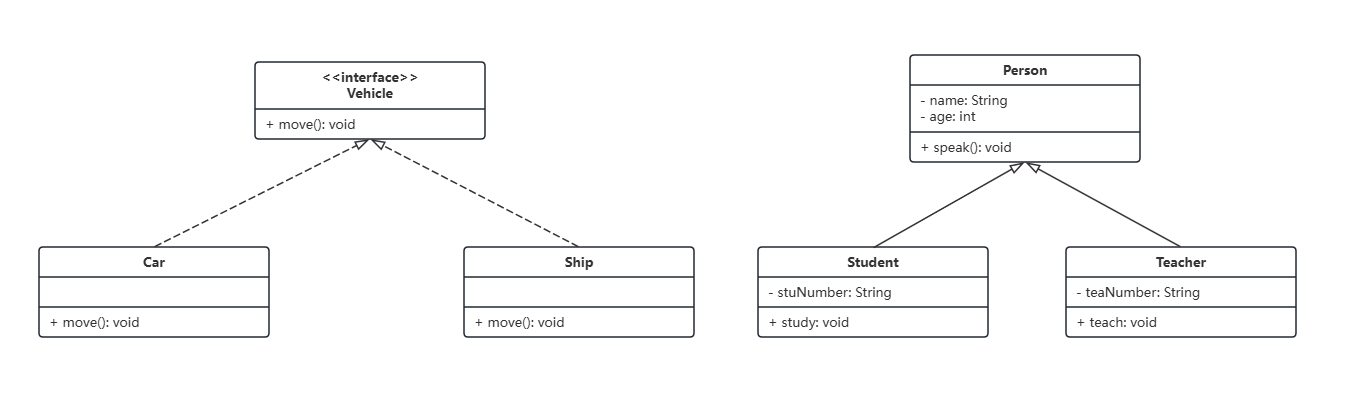

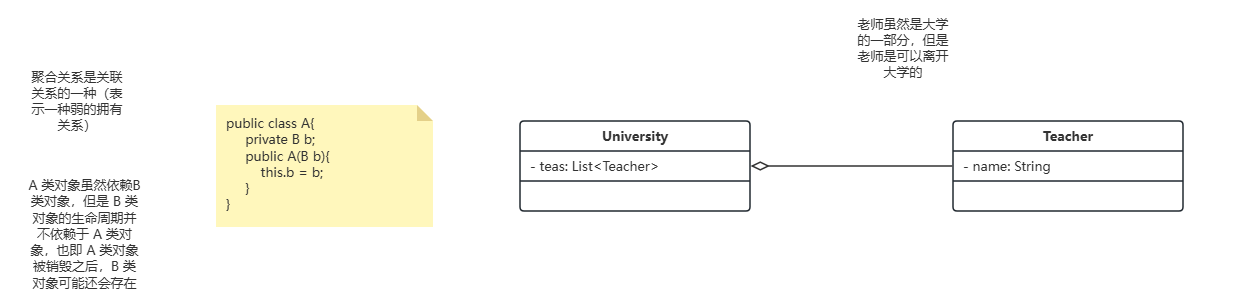

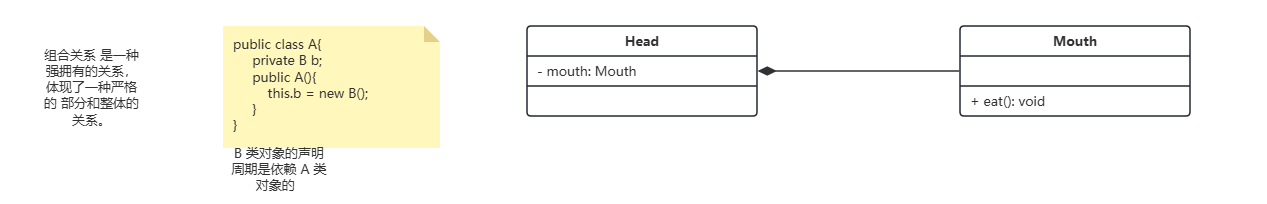

类与类、类与接口、接口与接口之间存在一定关系，UML 类图中一般会有连线指明它们之间的关系。
