桥接模式

桥接模式（Bridge Pattern）是一种结构型设计模式，其核心思想是将抽象部分与实现部分分离，使它们都可以独立地变化。

模式概述​

解决的问题​

传统多层继承存在的问题：

  • 继承爆炸：类的数量呈指数级增长
  • 维护困难：继承层次过深，难以理解和维护
  • 违反原则：违背单一职责原则和开闭原则

核心思想​

桥接模式通过组合关系替代继承关系，将两个独立变化的维度解耦，实现更灵活的系统设计。

关键洞察

桥接模式巧妙地将多层继承问题转换为组合问题，通过抽象关联来取代传统的多层继承，将类之间的静态继承关系变为动态的组合关系，有效控制了系统中类的个数，避免了继承层次的指数级爆炸。

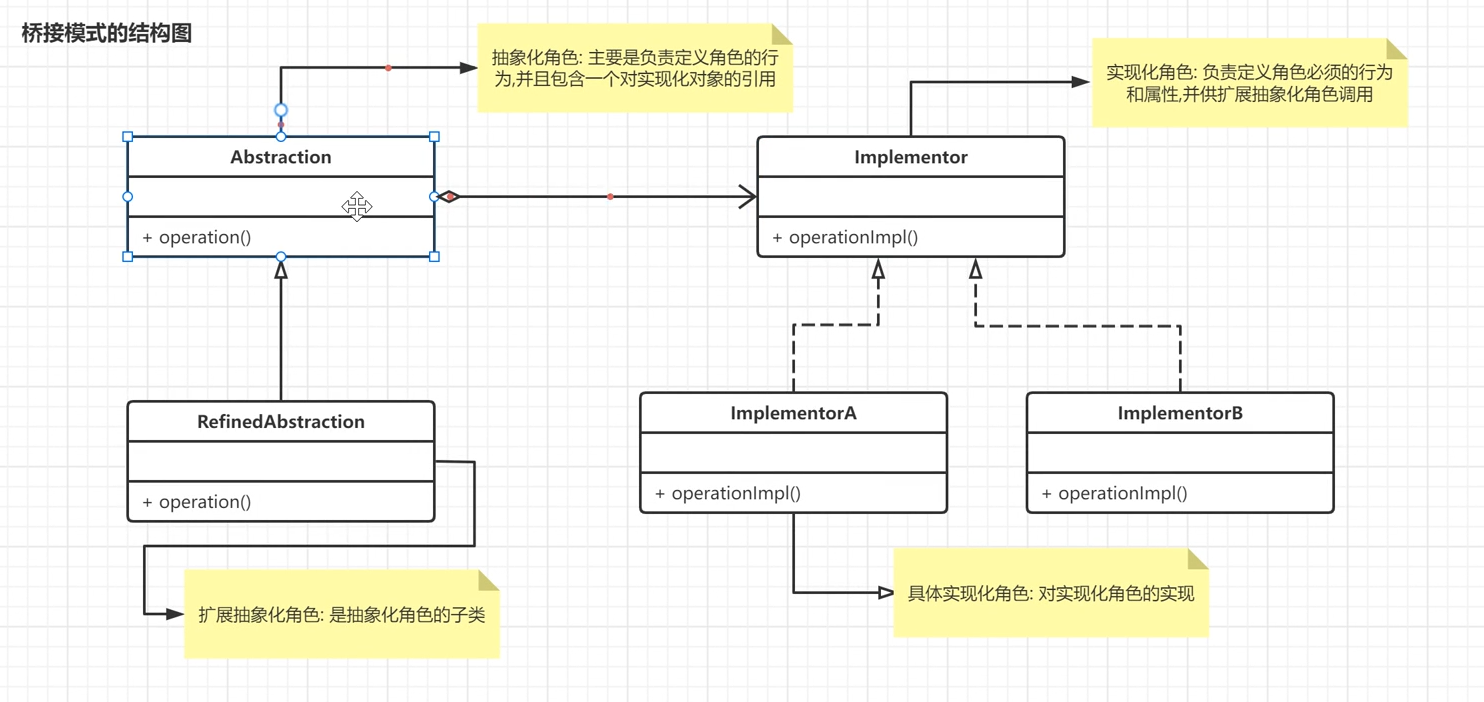

模式结构​

核心角色​

  1. 抽象化角色（Abstraction）

    • 定义抽象接口
    • 包含对实现化对象的引用
    • 负责定义角色的行为

  2. 扩展抽象化角色（RefinedAbstraction）

    • 抽象化角色的子类
    • 实现具体的抽象行为

  3. 实现化角色（Implementor）

    • 定义实现接口
    • 供扩展抽象化角色调用

  4. 具体实现化角色（ConcreteImplementor）

    • 实现化角色的具体实现

关系特点​

抽象化角色和实现化角色是组合关系，桥接模式最大的特点就是抽象角色引用实现角色。

模式原理​

现实问题​

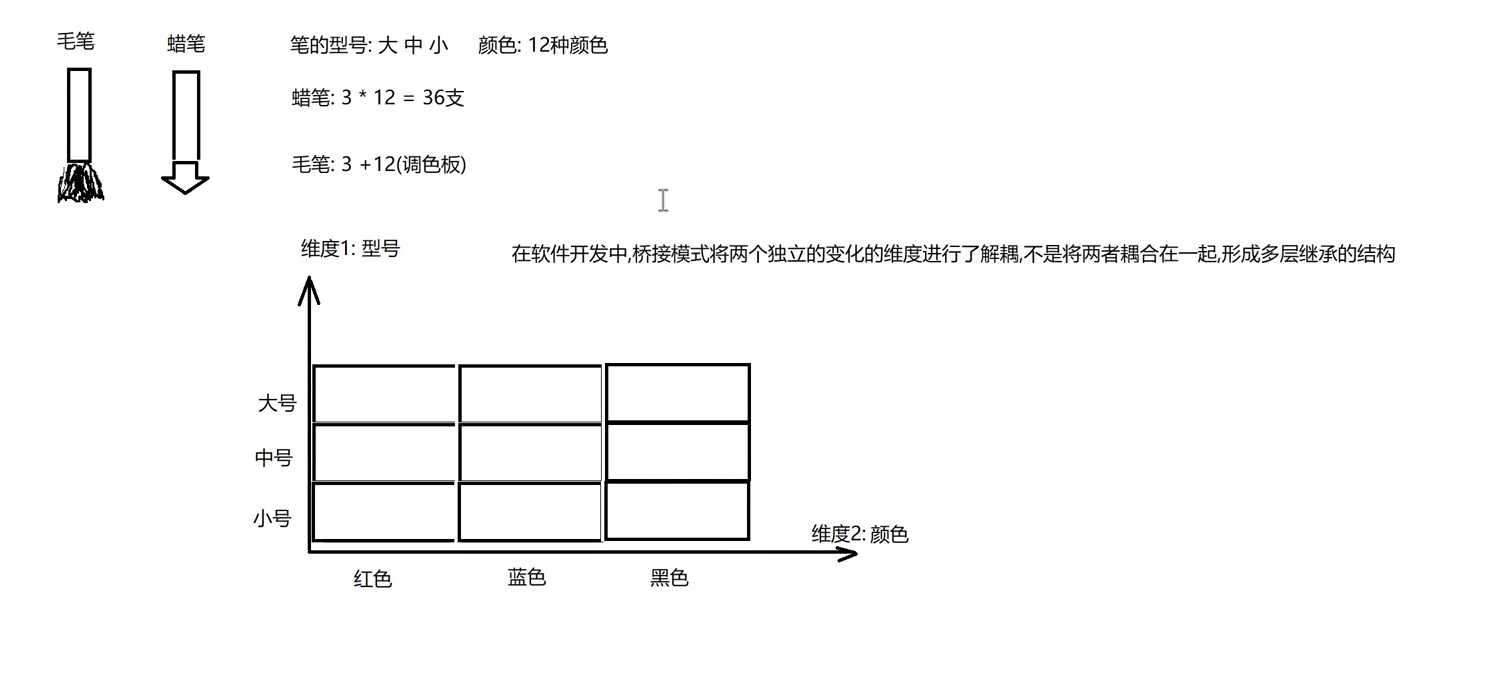

蜡笔 vs 毛笔的对比​

从图中可以看出：

  • 蜡笔：3 × 12 = 36支 - 需要36个类，不适合桥接模式
  • 毛笔：3 + 12（调色板） - 只需要15个类，适合桥接模式

蜡笔不适合桥接模式的原因：

  • 颜色是蜡笔的固有属性，无法分离
  • 型号和颜色是强耦合关系
  • 无法通过组合方式解耦

毛笔适合桥接模式的原因：

  • 毛笔本身不包含颜色，颜色通过外部调色板提供
  • 型号和颜色是两个独立变化的维度
  • 可以通过组合关系实现灵活的多维度变化

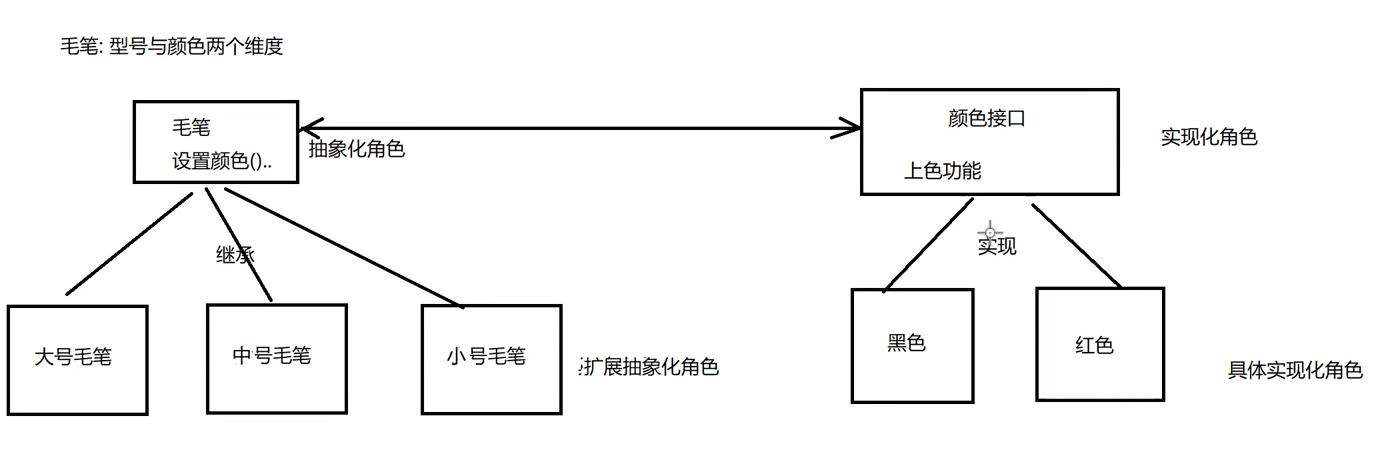

角色关系图​

经典示例：毛笔系统​

以毛笔系统为例说明桥接模式：

  • 抽象化角色：毛笔
  • 扩展抽象化角色：大号毛笔、中号毛笔、小号毛笔
  • 实现化角色：颜色接口
  • 具体实现化角色：黑色、红色、蓝色等

毛笔的型号和颜色是两个独立变化的维度，通过桥接模式实现了实体与行为的分离，将需要多层继承的场景转换为组合的方式。

设计本质

桥接模式的核心是对变化维度进行分类和抽象，通过组合关系实现灵活的多维度变化。

实际应用示例​

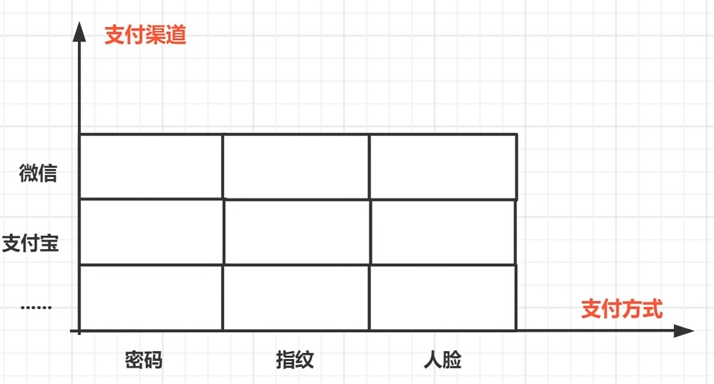

支付系统场景​

模拟不同的支付工具对应不同的支付模式：

  • 支付渠道：微信、支付宝
  • 支付方式：密码支付、人脸支付、指纹支付

传统方式的问题​

package com.e6yun.project.structural.bridge;

import java.math.BigDecimal;

/**
 * 支付控制器 - 传统方式
 */
public class PayController {

  /**
   * 支付功能
   *
   * @param uId         用户id
   * @param tradeId     交易id
   * @param amount      交易金额
   * @param channelType 渠道类型 1 微信  2 支付宝
   * @param modeType    支付类型 1 密码  2 人脸  3 指纹
   * @return boolean
   */
  public boolean doPay(String uId, String tradeId, BigDecimal amount, Integer channelType,
      Integer modeType) {
    // 微信支付
    if (channelType == 1) {
      System.out.println("微信渠道支付开始...");
      if (1 == modeType) {
        System.out.println("密码支付...");
      } else if (2 == modeType) {
        System.out.println("人脸支付...");
      } else if (3 == modeType) {
        System.out.println("指纹支付");
      }
    }
    // 支付宝支付
    if (channelType == 2) {
      System.out.println("支付宝渠道支付开始...");
      if (1 == modeType) {
        System.out.println("密码支付...");
      } else if (2 == modeType) {
        System.out.println("人脸支付...");
      } else if (3 == modeType) {
        System.out.println("指纹支付");
      }
    }
    return true;
  }
}

传统方式的问题：

  • 代码重复严重
  • 难以扩展（新增渠道或支付方式需要修改多处）
  • 违反开闭原则
  • 维护成本高

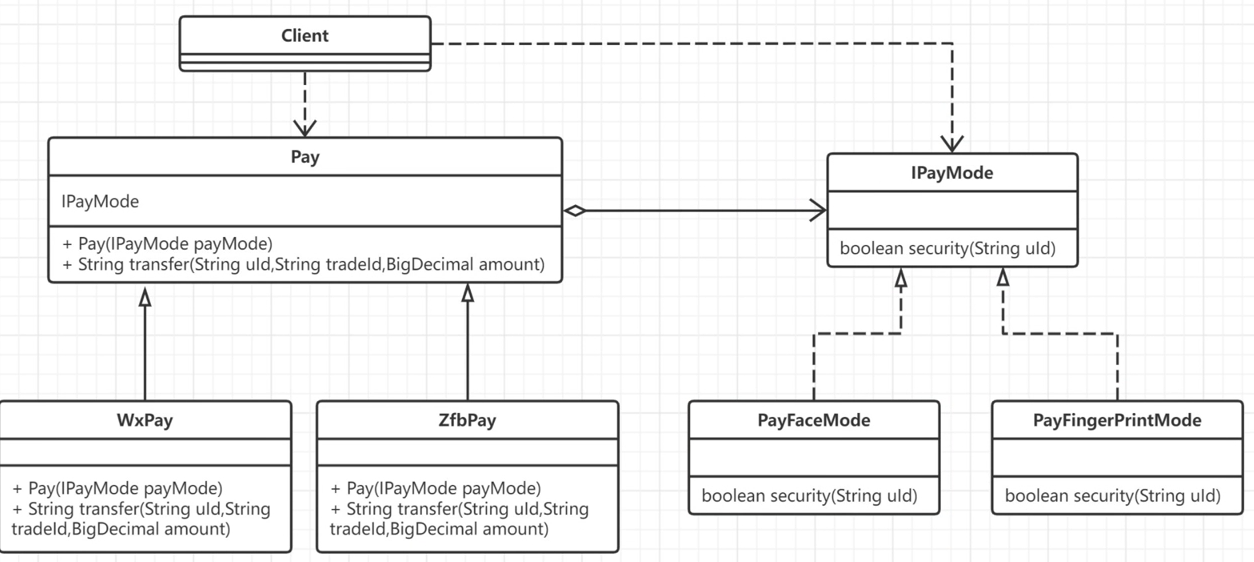

桥接模式重构​

核心思路：识别两个独立变化维度，设计两个独立的继承等级结构，建立抽象耦合。

1. 实现化角色（支付方式）​

/**
 * 支付方式接口 - 实现化角色
 */
public interface IPayMode {
    boolean security(String uId);
}

/**
 * 密码支付 - 具体实现化角色
 */
public class PayCypher implements IPayMode {
    @Override
    public boolean security(String uId) {
        System.out.println("密码支付");
        return true;
    }
}

/**
 * 人脸支付 - 具体实现化角色
 */
public class PayFaceMode implements IPayMode {
    @Override
    public boolean security(String uId) {
        System.out.println("人脸支付");
        return true;
    }
}

/**
 * 指纹支付 - 具体实现化角色
 */
public class PayFingerprintMode implements IPayMode {
    @Override
    public boolean security(String uId) {
        System.out.println("指纹支付");
        return true;
    }
}

2. 抽象化角色（支付渠道）​

/**
 * 支付抽象类 - 抽象化角色
 */
public abstract class Pay {
    protected IPayMode payMode;

    public Pay(IPayMode payMode) {
        this.payMode = payMode;
    }

    public abstract String transfer(String uId, String tradeId, BigDecimal amount);
}

/**
 * 微信支付 - 扩展抽象化角色
 */
public class WxPay extends Pay {
    public WxPay(IPayMode payMode) {
        super(payMode);
    }

    @Override
    public String transfer(String uId, String tradeId, BigDecimal amount) {
        System.out.println("微信渠道支付");
        boolean security = payMode.security(uId);
        return "0000";
    }
}

/**
 * 支付宝支付 - 扩展抽象化角色
 */
public class ZfbPay extends Pay {
    public ZfbPay(IPayMode payMode) {
        super(payMode);
    }

    @Override
    public String transfer(String uId, String tradeId, BigDecimal amount) {
        System.out.println("支付宝渠道支付");
        boolean security = payMode.security(uId);
        return "0000";
    }
}

3. 客户端使用​

/**
 * 桥接模式客户端
 */
public class PayController {

    public boolean doPay(String uId, String tradeId, BigDecimal amount, Integer channelType,
                        Integer modeType) {
        // 根据支付方式创建对应的实现
        IPayMode payMode = null;
        if (modeType == 1) {
            payMode = new PayCypher();
        } else if (modeType == 2) {
            payMode = new PayFaceMode();
        } else if (modeType == 3) {
            payMode = new PayFingerprintMode();
        }

        // 根据渠道创建对应的支付对象
        Pay pay = null;
        if (channelType == 1) {
            pay = new WxPay(payMode);
        } else if (channelType == 2) {
            pay = new ZfbPay(payMode);
        }

        return pay.transfer(uId, tradeId, amount) != null;
    }
}

重构后的优势​

  1. 解耦抽象与实现：支付渠道和支付方式可以独立变化
  2. 避免继承爆炸：传统方式需要 2×3=6 个类，桥接模式只需要 2+3=5 个类
  3. 易于扩展：新增渠道或支付方式不会影响现有代码
  4. 符合设计原则：开闭原则、单一职责原则、依赖倒置原则

模式总结​

优点​

  1. 解耦抽象与实现

    • 使用对象间的关联关系解耦抽象和实现
    • 抽象和实现可以沿着各自的维度独立变化

  2. 替代多层继承

    • 避免继承层次的指数级爆炸
    • 提高代码复用性和可维护性

  3. 提高系统扩展性

    • 在两个变化维度中任意扩展一个维度都不需要修改原有系统
    • 符合开闭原则
核心优势

桥接模式将类分为两个维度：实体维度（支付渠道）和功能维度（支付方式）。抽象化角色和实现化角色通过组合关系连接，实现了灵活的多维度变化。

缺点​

  1. 增加设计复杂度

    • 要求开发者一开始就要对抽象层进行设计和编程
    • 增加了系统的理解和设计难度

  2. 需要丰富经验

    • 要求正确识别出系统中的两个独立变化维度
    • 维度的划分需要相当丰富的经验

使用场景​

  1. 平台独立性应用

    • 不同数据库的 JDBC 驱动程序
    • 硬盘驱动程序

  2. 统一协议下的多组件

    • 支付场景中的各种支付渠道
    • 统一协议是收款、支付、扣款，组件是微信、支付宝等

  3. 消息驱动场景

    • 手机短信、邮件消息、QQ 消息、微信消息等
    • 消息行为统一（发送、接收、处理、回执），但具体实现各不相同

  4. 复杂类拆分

    • 当一个类中包含大量的对象和方法时
    • 既不方便阅读，也不方便修改

  5. 多维度扩展

    • 系统功能性和非功能性角度
    • 业务或技术角度等

与其他模式的区别​

  • 与适配器模式：桥接模式是设计时考虑的结构，适配器模式是解决已有代码的兼容性问题
  • 与策略模式：桥接模式关注抽象与实现的分离，策略模式关注算法的选择
  • 与装饰器模式：桥接模式是静态的结构设计，装饰器模式是动态的功能扩展
